梳理 CUDA 异构计算、执行空间说明符、线程层次、NVCC 编译流程和 NVProf 性能分析。
异构计算 #
异构计算是把整个的一个计算任务，将一部分放在 gpu 里运行，将另一部分放到 CPU 里边。当中说计算密集性的任务，比如单一指令或小指令的大数据，它虽然代码不太多，但是需要计算它的地方非常多，把这些任务放在 gpu 当中去执行。

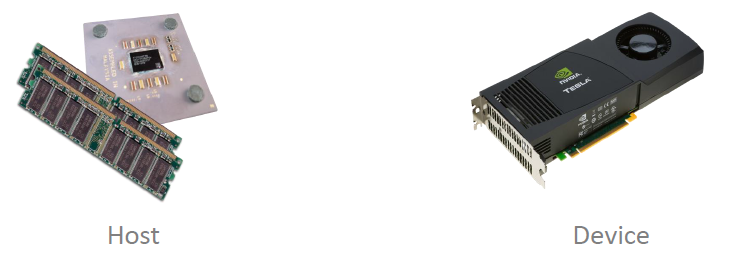

术语介绍 #
Host：CPU 和内存 (host memory)
Device：GPU 和显存 (device memory)

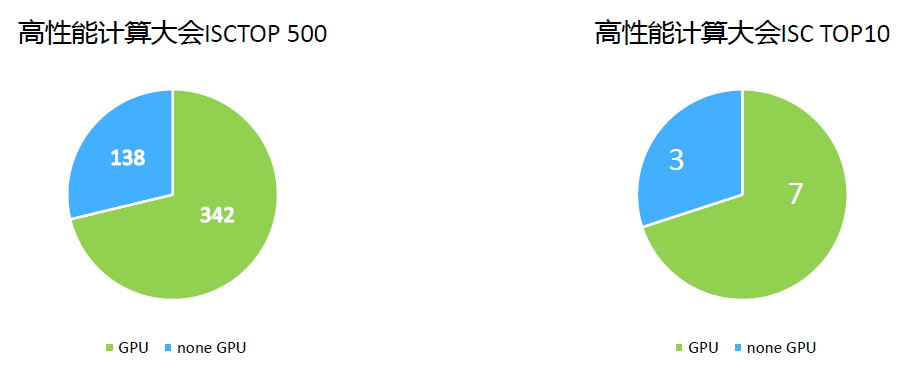

异构计算流行 #
CUDA 安装 #
适用设备：所有包含 NVIDIA GPU 的服务器，工作站，个人电脑，嵌入式设备等电子设备。
软件安装
- Windows： https://docs.nvidia.com/cuda/cuda-installation-guide-microsoft-windows/index.html[1] 只需安装一个.exe 的可执行程序
- Linux： https://docs.nvidia.com/cuda/cuda-installation-guide-linux/index.html[2] 按照上面的教程，需要6 / 7 个步骤即可
- Jetson： https://developer.nvidia.com/embedded/jetpack[3] 直接利用 NVIDIA SDK Manager 或者 SD image 进行刷机即可
查看当前设备中GPU 状态：
- 服务器，工作站，个人电脑：nvidia-smi
- Jetson 等设备： Jtop
其他工具：
- 查看当前设备参数：在 CUDA sample 中 1_Utilities/ deviceQuery 文件夹下的 deviceQuery 程序。以 Ubuntu 为例， deviceQuery 程序在 /usr/local/cuda/samples/1_Utilities/deviceQuery https://github.com/NVIDIA/cuda-samples[4] 编译运行 deviceQuery 程序即可。
CUDA 程序的编写 #

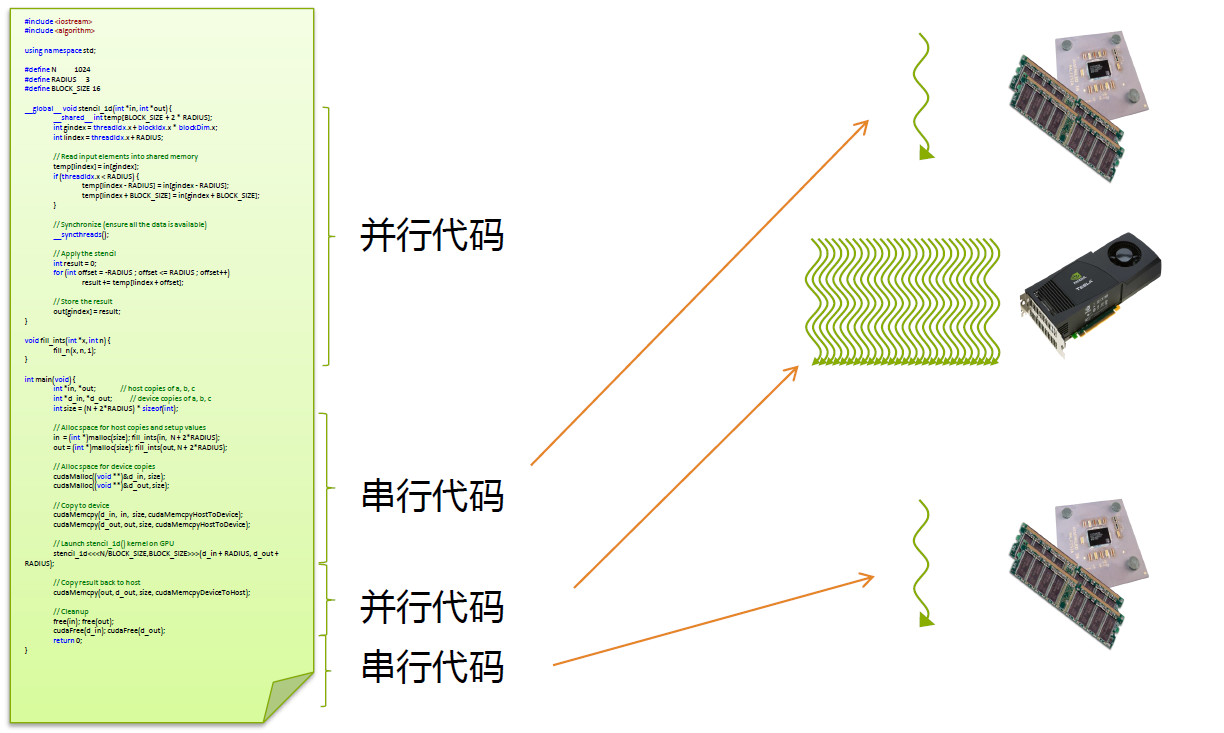

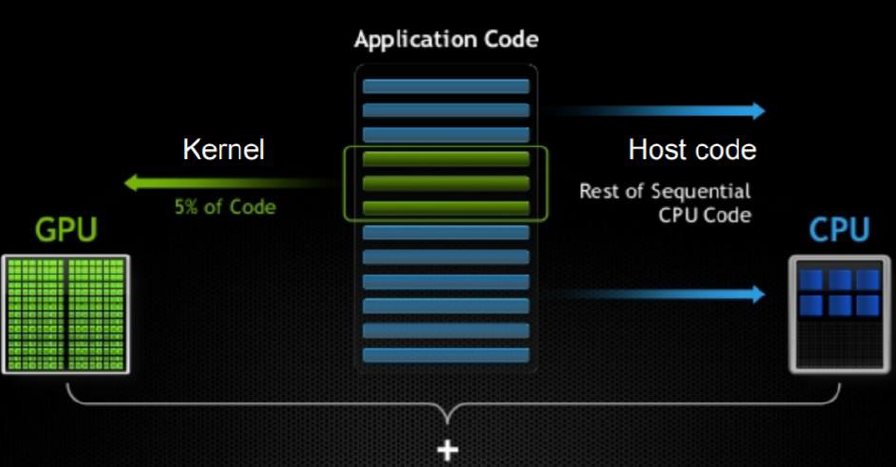

将 gpu 代码和 CPU 代码写在一起，这里写的串行代码就是 CPU 代码，并行代码也就是 gpu 代码。后期可以通过编译器将 GPU 和 CPU 分别编译好之后，再组合成一个执行程序

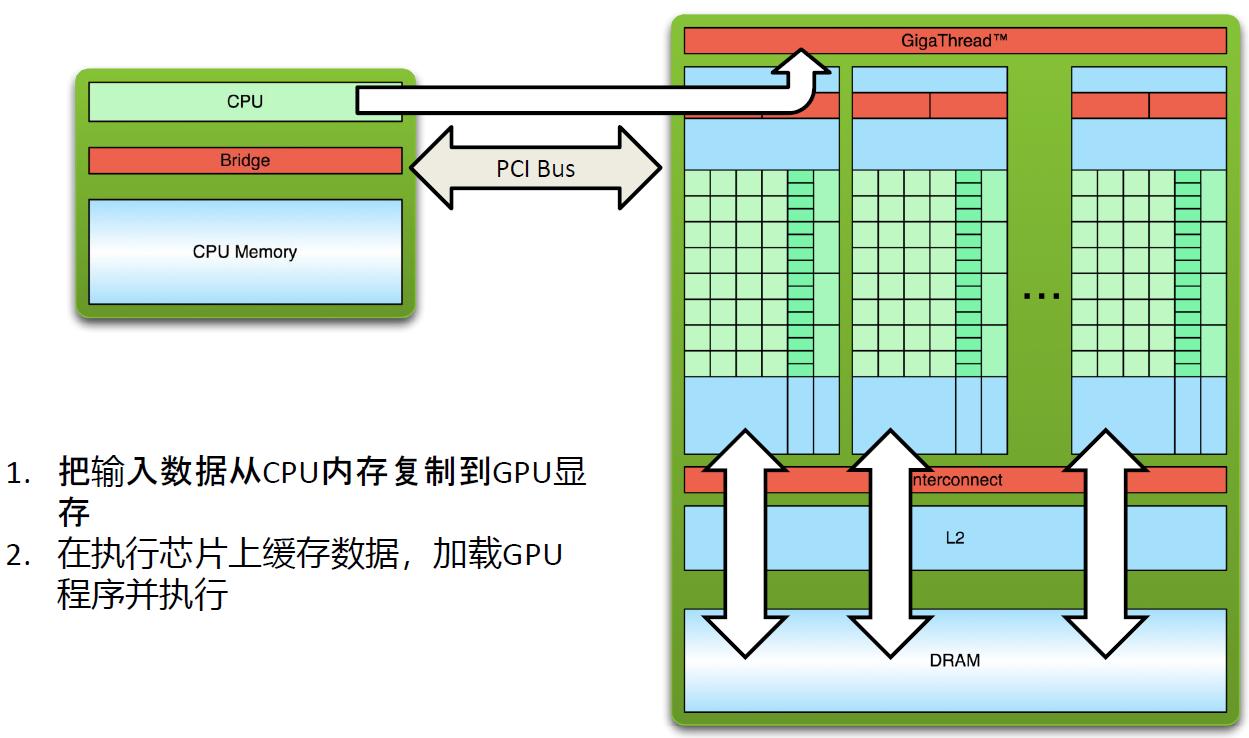

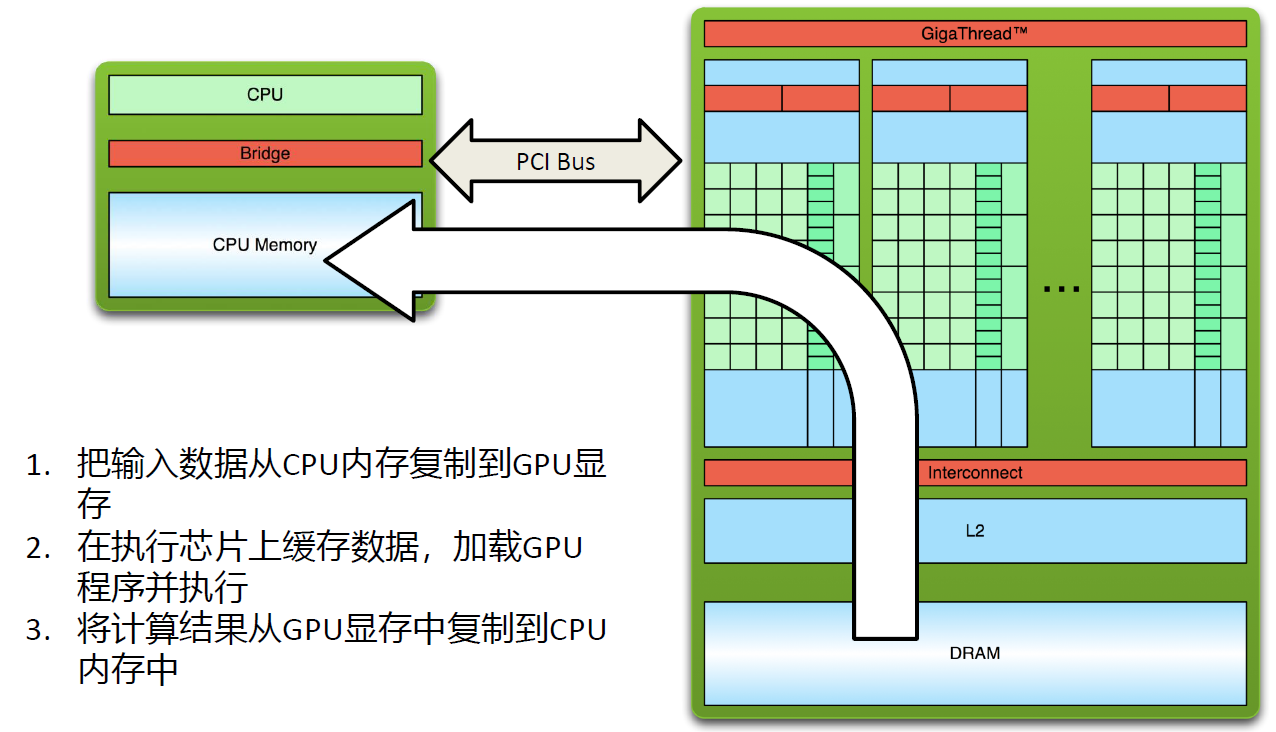

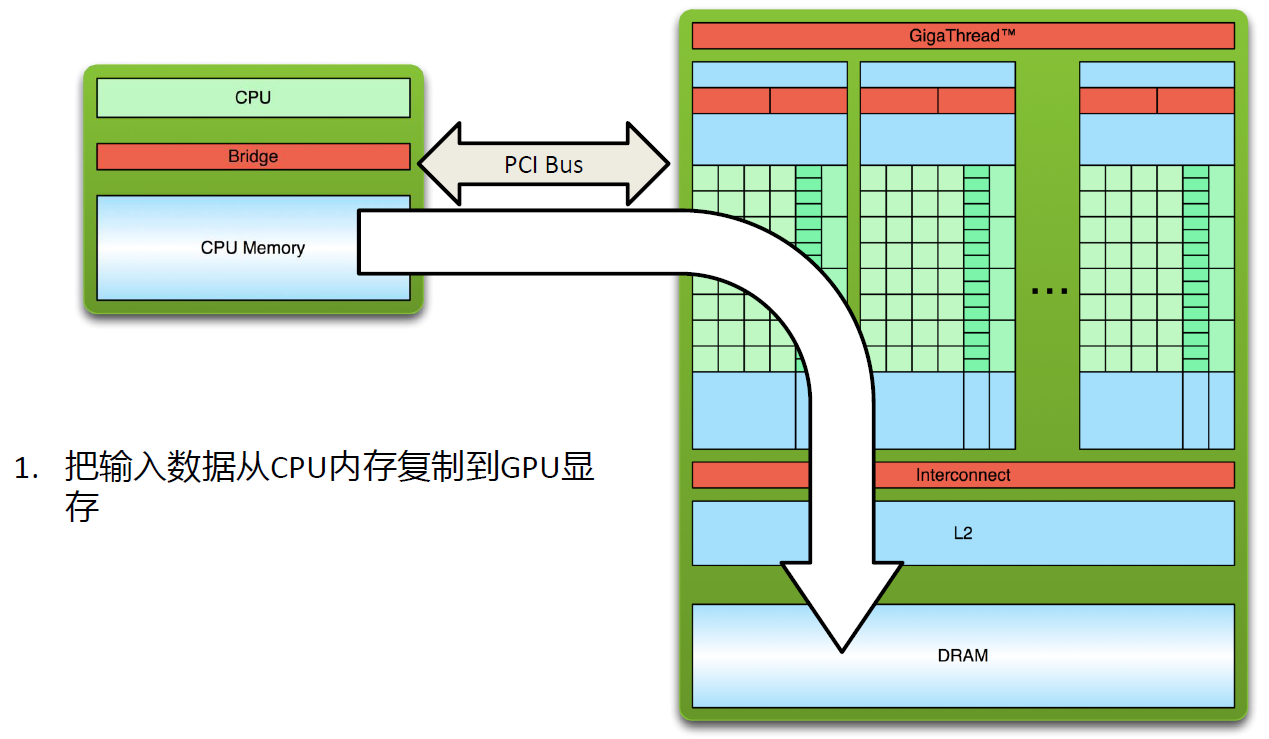

总体流程 #

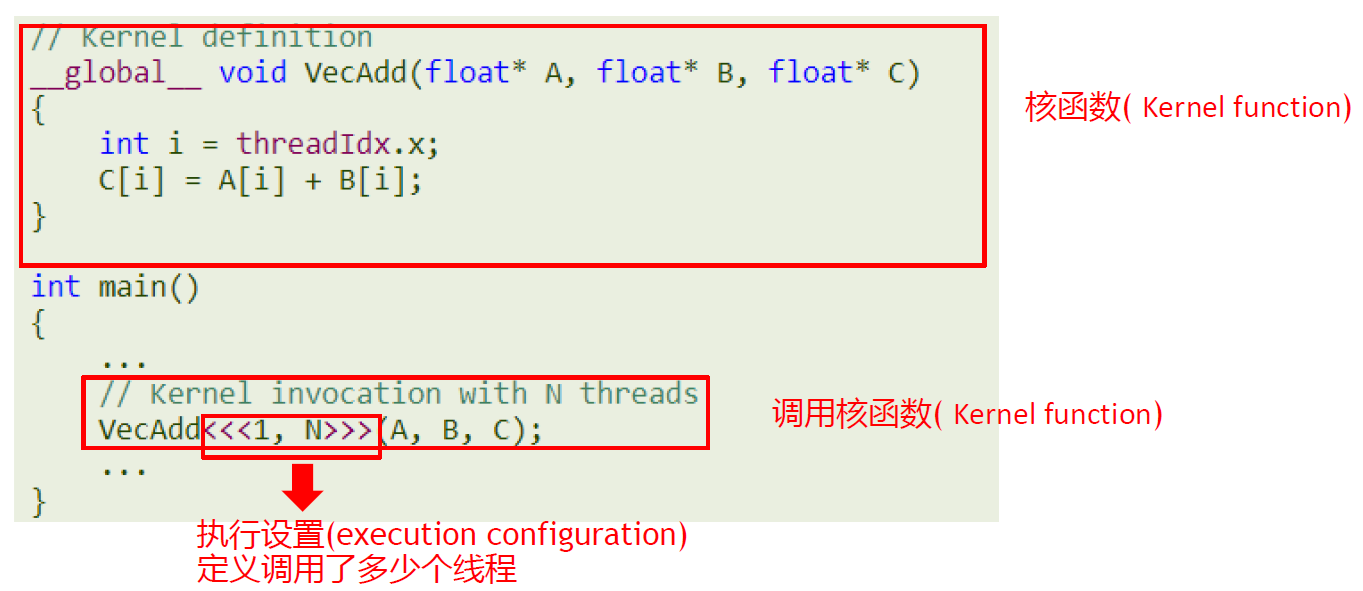

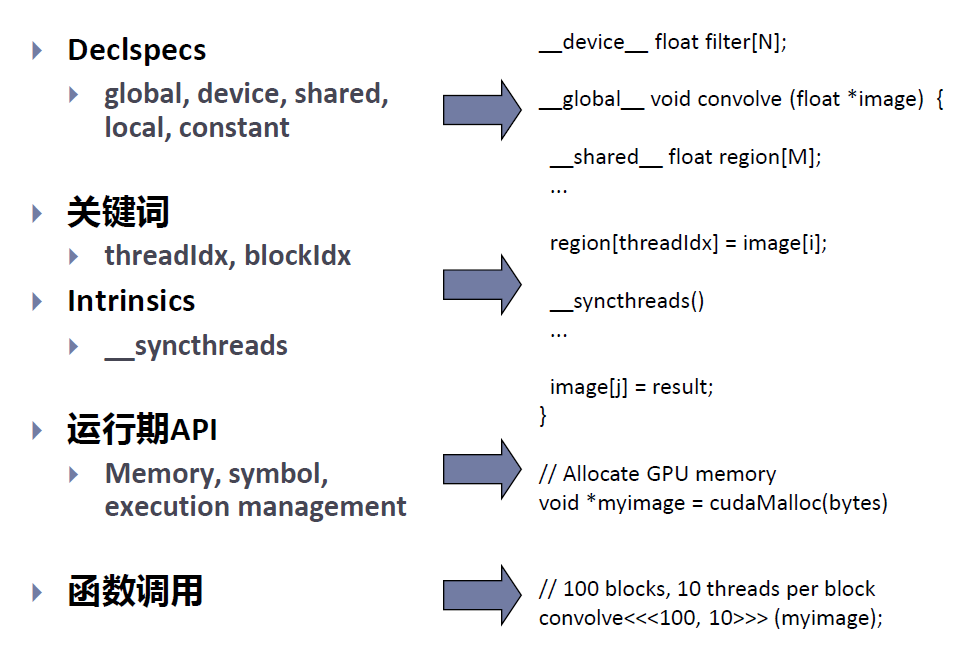

CUDA编程模式 Extended C #

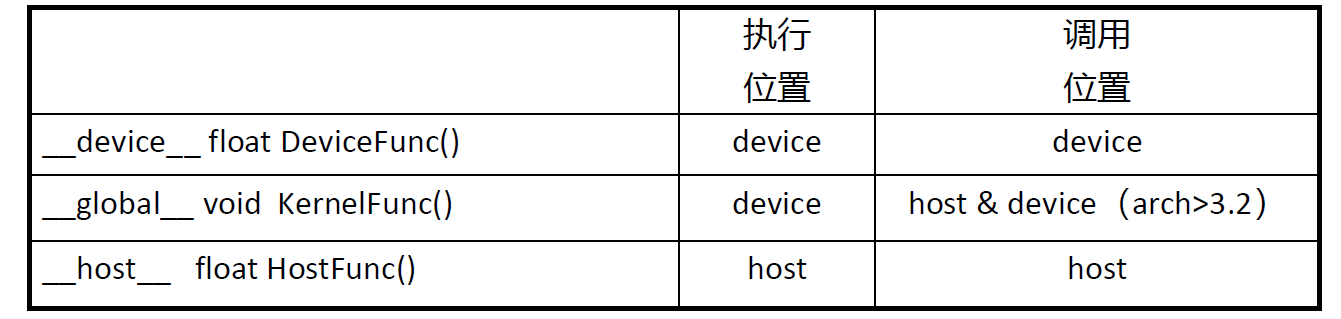

__global__ #
__global__执行空间说明符将函数声明为内核。它的功能是：
- 在设备上执行，
- 可从主机调用，可在计算能力为 3.2 或更高的设备调用。
__global__函数必须具有 void 返回类型，并且不能是类的成员。- 对
__global__函数的任何调用都必须指定其执行配置。 - 对
__global__函数的调用是异步的，这意味着它在设备完成执行之前返回。
__device__ #
__device__执行空间说明符声明了一个函数：
- 在设备上执行
- 只能从设备调用
__global__和__device__执行空间说明符不能一起使用。
__host__ #
__host__执行空间说明符声明了一个函数：
- 在主机上执行
- 只能从主机调用
__global__和__host__执行空间说明符不能一起使用。但是，__device__和__host__执行空间说明符可以一起使用，在这种情况下，该函数是为主机和设备编译的。
__global__定义一个 kernel 函数- 入口函数，CPU 上调用， GPU 上执行
- 必须返回 void
__device__and__host__可以同时使用- 如果什么都不加，则默认是一个
__host__函数。

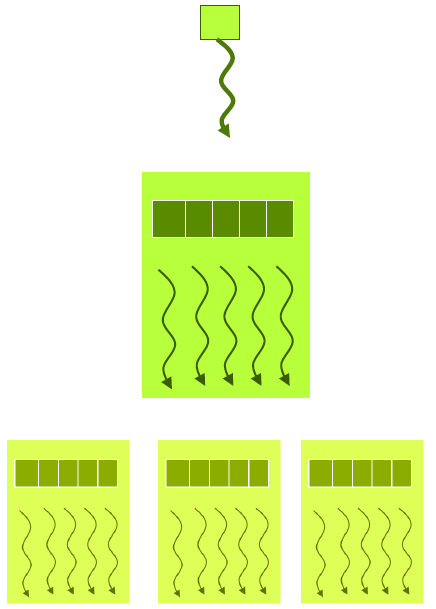

CUDA 线程层次 #
HelloFromGPU <<<grid_size, block_size>>>();
Thread: sequential execution unit
- 所有线程执行相同的核函数
- 并行执行 Thread Block: a group of threads
- 例如 10 个 Thread 组成一个 Block
- 执行在一个 Streaming Multiprocessor (SM)
- 同一个 Block 中的线程可以协作（当然一个 SM 中可能会执行多个 Block，例如有些 Block 是在计算的，有的实在等待的） Thread Grid : a collection of thread blocks
- 一个 Grid 中包含多个 Blcok
- 一个 Grid 当中的 Block 可以在多个 SM 中执行
- 一个 Grid 中的定义是针对与整个设备的
因此上面的 grid_size 指包含多少个 Block，而 block_size 指一个 Block 中包含多少个 Thread。
执行设置 #

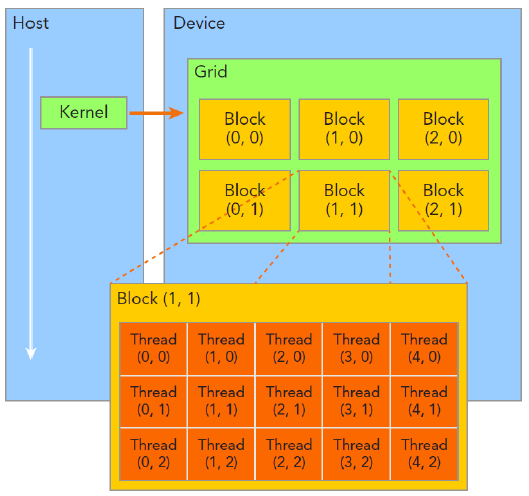

dim3 grid (3,2,1), block (5,3,1) 共有三个维度
Built-in variables:
threadldx.[x y z]是执行当前kernel函数的线程在block中的索引值
blockldx.[x y z]是指执行当前kernel函数的线程所在block在grid中的索引值blockDim.[x y z]表示一个 block 中包含多少个线程gridDim.[x y z]表示一个grid中包含多少个block
__global__ void add( int *a, int *b, int *c ) {
c[threadIdx.x ] = threadIdx.x ] + threadIdx.x
}
add<<<1,4>>>( a, b, c);

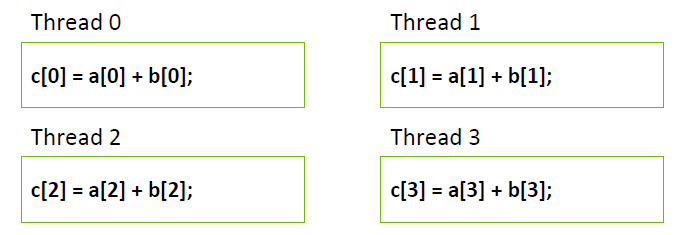

上面程序实际上在设备上运行的样子：

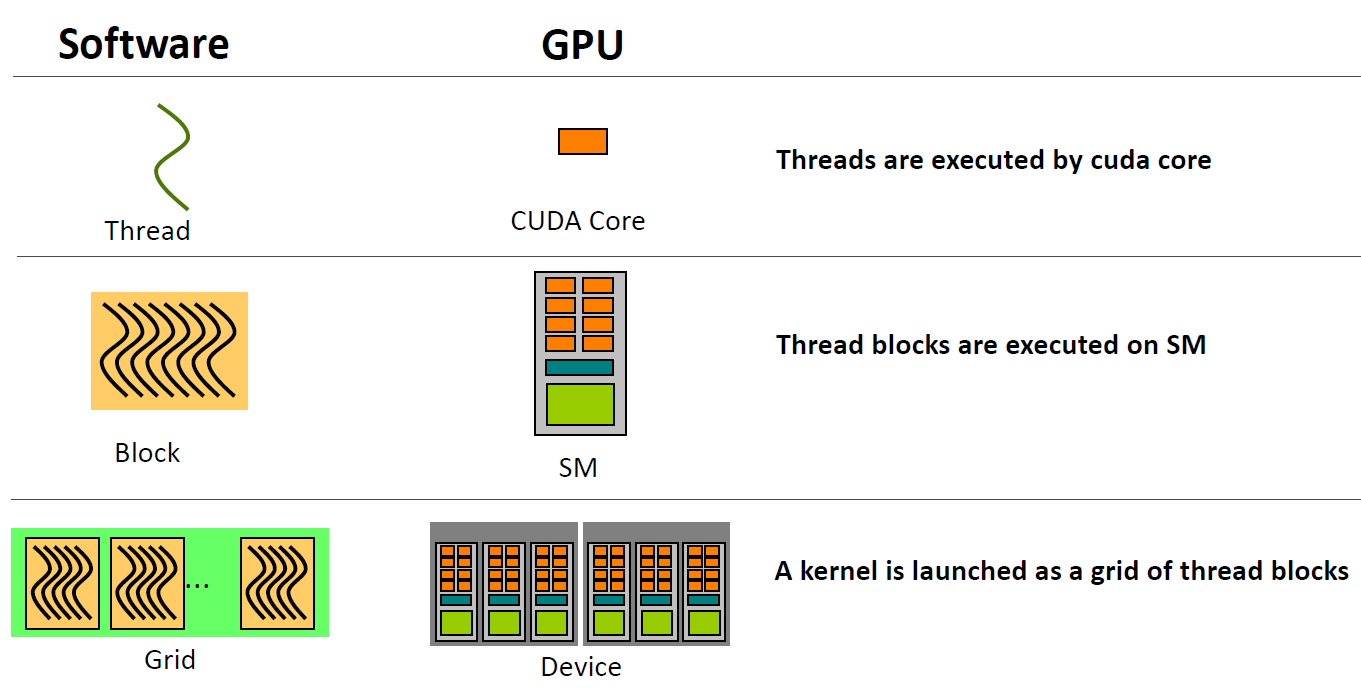

对应关系 #
如上，Thread 执行在 GPU 的 CUDA 核中，Block 执行在 SM 中，Grid 执行在设备层面。但是反过来说就不对了，例如 CUDA 核不止执行这一个 Thread，因为一个 Thread 在执行过程中可能产生分支，可能产生等待，可能加载数据，加载 memory 当中一些读取，读写等一些操作，那这个时候呢，CUDA 核可能去执行别的。
为什么不是只有线程？这样我们不就可以使用的更方便了吗？ Blocks 好像也不是必须的
- 增加了一个层级的抽象，也增加了复杂度
- 使用 Blocks 或者 Grid 我们收获了什么? 答：
- 有些时候线程之间需要协作，例如并行线程执行（Parallel Thread eXecution，PTX）代码是编译后的 GPU 代码的一种中间形式。这时 Block 就充当一个 cooperrative thread arrays (CTA)，在执行的时候，如果一个 Block 没有执行完成，则可以执行其他不相关的 Block，不必同步所有的数据。
- 同时，区分 Block 可以将多个指令限定在一个小范围内，这样多个 Block 之间可以产生多种的协作方式。
- 区分 Block 可以便于扩展，只需要增加一个个 SM，早期的代码也可以获得高效的加速。同时，如果没有 Block 结构，所有线程共享全部，那么随着处理器数量的增加，协作读写 memory 需要带宽，这也会限制加速效果。
CUDA 程序编译 #

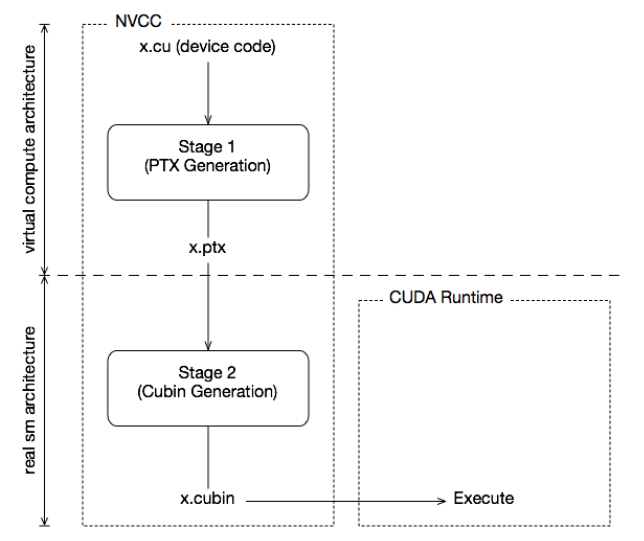

可见，CUDA 文件以.cu 结尾，用 CUDA 提供的nvcc工具进行编译。 为了兼容不同GPU架构，CUDA采用了虚拟计算架构和真实SM架构两段式的编译方法。
https://docs.nvidia.com/cuda/cuda-compiler-driver-nvcc/index.html[5]
在编译时要根据 GPU 架构选择合适的计算能力(Compute Capability)，需要注意的是，虚拟计算架构的计算能力不能大于真实 SM 架构，如下图，sm_xx 表示真实 SM 架构，compute_xx 表示虚拟架构。
可以采用以下几种方式进行编译：
//code 为真实架构，arch为虚拟架构，要保证arch <= code
nvcc x.cu --gpu-architecture=compute_50 --gpu-code=sm_50,sm_52
nvcc x.cu \
--generate-code arch=compute_50,code=sm_50\
--generate-code arch=compute_50,code=sm_52\
--generate-code arch=compute_50,code=sm_53\
关于每个 Compute Capability 对应的特性和硬件性能可以查下表：
https://docs.nvidia.com/cuda/cuda-c-programming-guide/index.html#features-and-technical-specifications-technical-specifications-per-compute-capability[6]

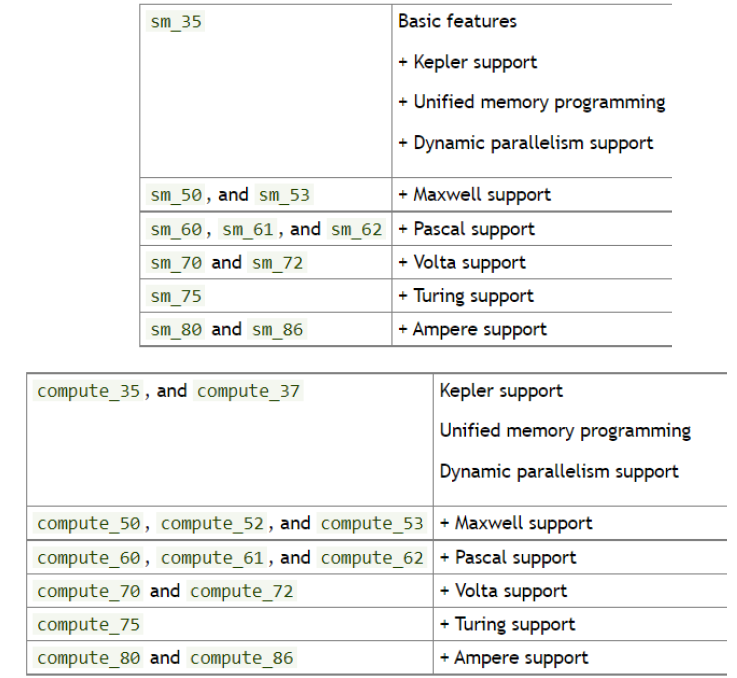

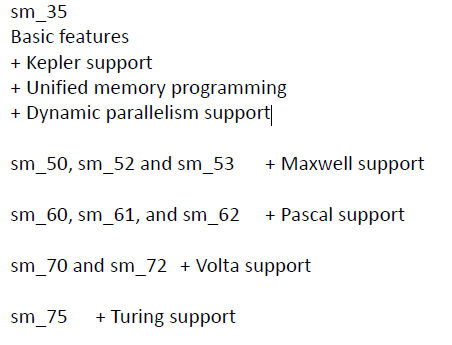

真实 SM 架构的版本差异 #

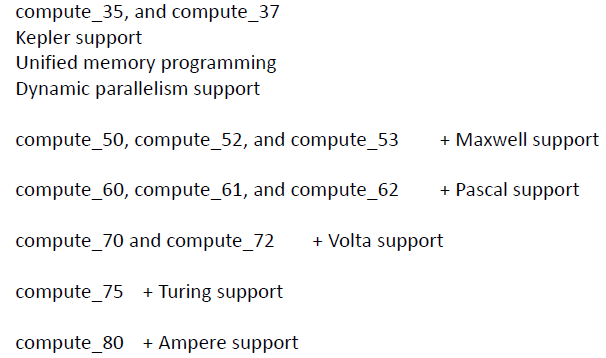

虚拟架构的版本差异 #

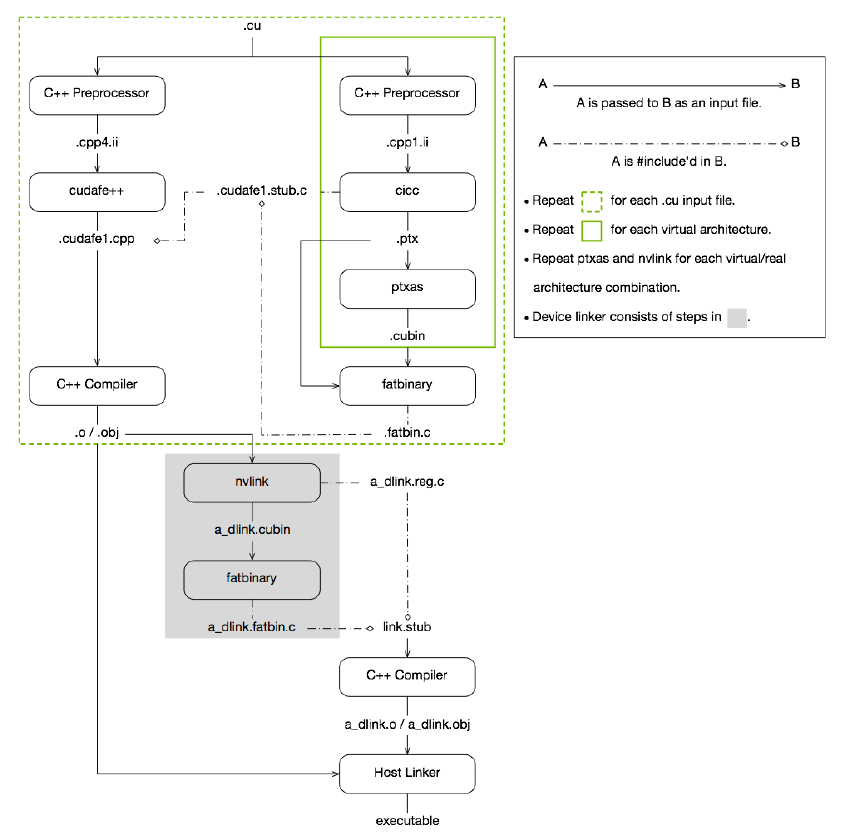

编译过程 #

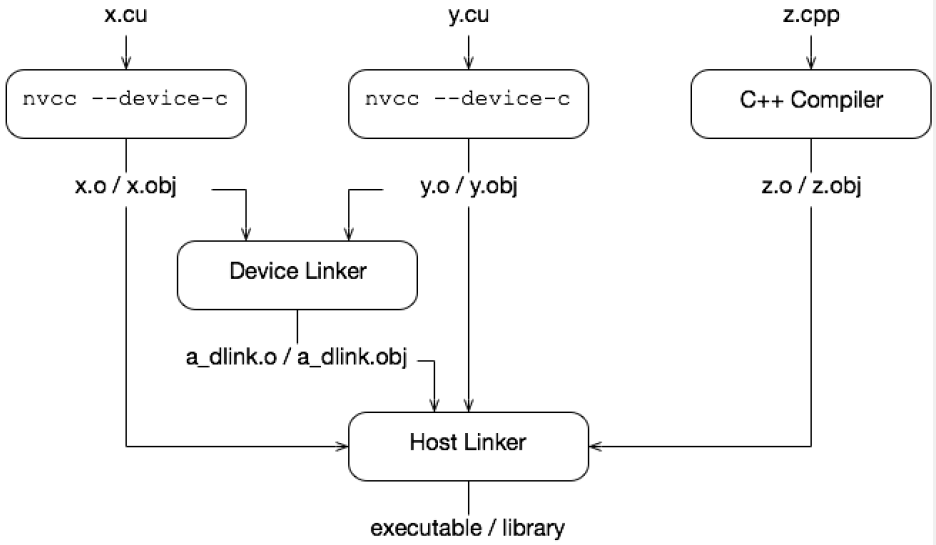

nvcc --gpu-architecture=sm_50 --device-c a.cu b.cu
nvcc --gpu-architecture=sm_50 a.o b.o -o a.exe
nvcc --device-c hello_from_gpu.cu -o hello_from_gpu.o
nvcc hello_from_gpu.o hello_cuda_main.cu -o hello_from_gpu

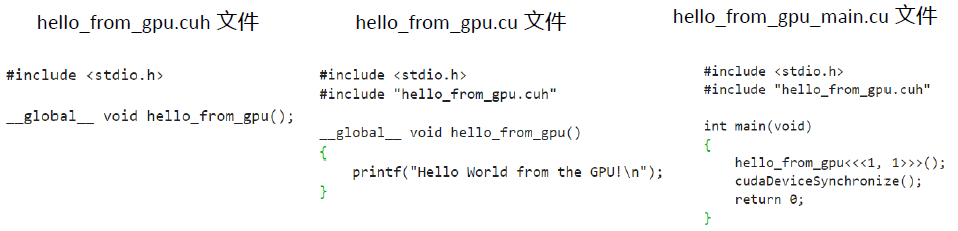

.cuh 文件类似于 C/C++中的.h 头文件，你可以将核函数写在里面，然后在 .cu 文件中包含该 .cuh 文件后就可以调用核函数了。
nvcc --device-c hello_from_gpu.cu -o hello_from _gpu.o
nvcc hello_from_gpu.o hello_cuda_main.cu -o hello_from_gpu
利用 NVProf 查看程序执行情况 #
Kernel Timeline 输出的是以 gpu kernel 为单位的一段时间 的运行时间线，我们可以通过它观察 GPU 在什么时候有 闲置或者利用不够充分的行为，更准确地定位优化问题。 Nvprof 是 nvidia 提供的用于生成 gpu timeline 的工具，其为 Cuda toolkit 的自带工具。
nvprof -o out.nvvp a.exe
可以结合 Nvvp 或者 nsight 进行可视化分析 https://docs.nvidia.com/cuda/profiler-users-guide/index.html#nvprof-overview[7]

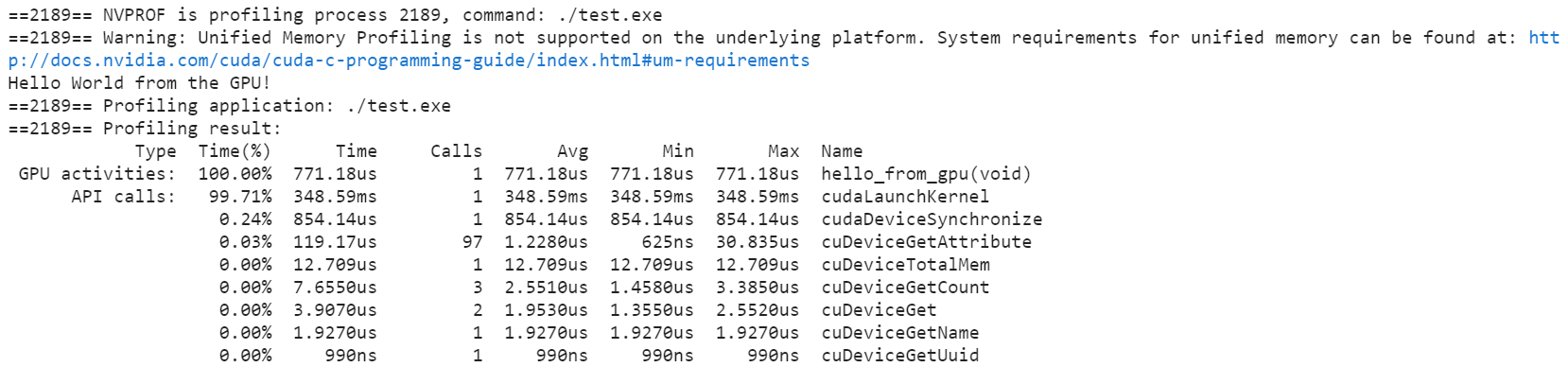

nvprof a.exe

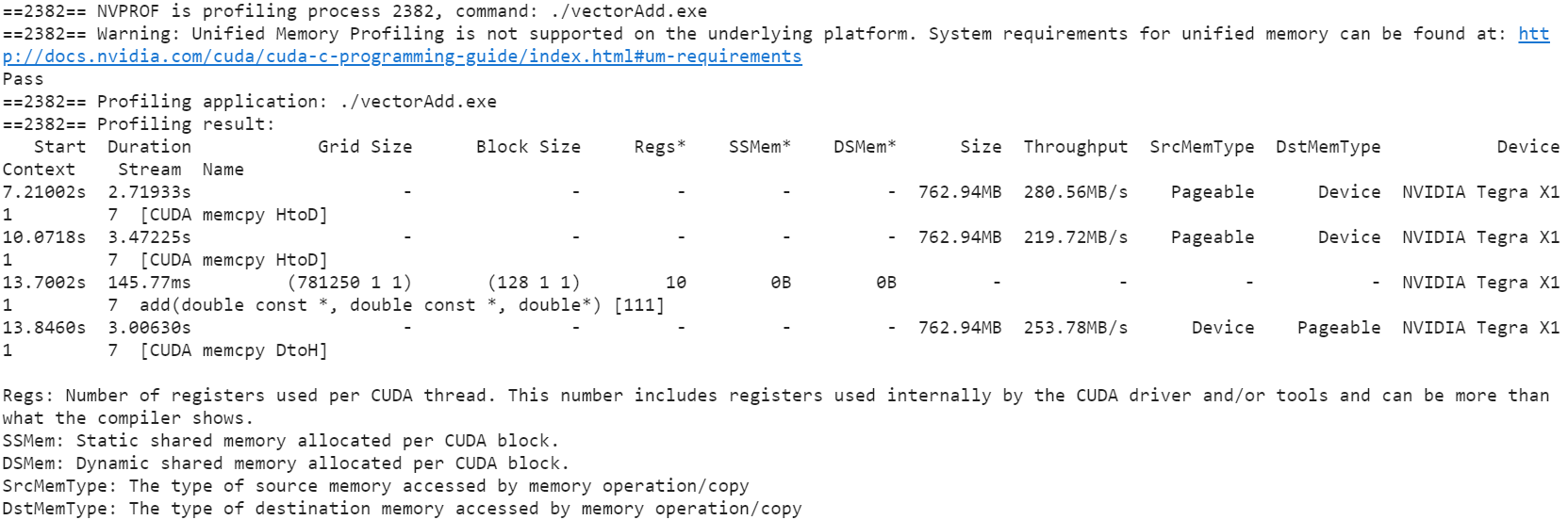

nvprof --print-gpu-trace a.exe
GPU-Trace 模式提供按时间顺序在 GPU 上发生的所有活动的时间线。每个内核执行和内存复制/设置实例显示在输出中。对于每个内核或内存副本，都会显示内核参数、共享内存使用情况和内存传输吞吐量等详细信息。内核名称后面方括号中显示的数字与 CUDA API 相关启动该内核。

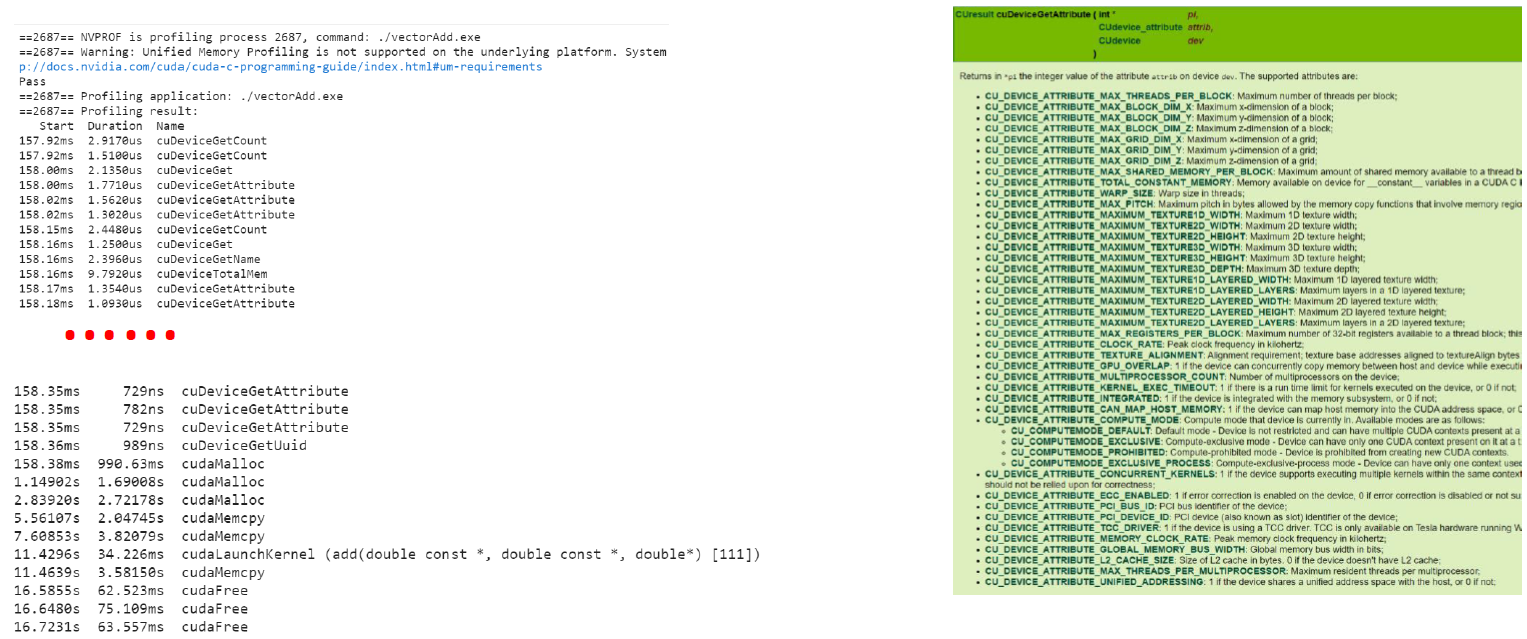

nvprof --print-api-trace a.exe
API 跟踪模式显示主机上调用的所有 CUDA 运行时和驱动程序 API 调用的时间线。
相关参考： https://docs.nvidia.com/cuda/pdf/CUDA_Profiler_Users_Guide.pdf[8]
