AI开发硬件环境综述

March 14, 2023 · 17 min read
Tutorial
GPU

PCIe 是 GPU 与主机之间的主要连接方式；在支持 NVLink 的多 GPU 系统中，NVLink 可进一步提供 GPU 间的高速互联。

If you have any questions, feel free to comment below. Click the block can copy the code.
And if you think it's helpful to you, just click on the ads which can support this site. Thanks!

笔记本选配 #

出于通勤等因素，建议型号

  • MacBook Air M1 16+ 256

  • MacBook Pro M1 16 + 256

M1芯片的mbp非常强大，发热不严重，甚至在Air版没风扇.

主机八大件选购 #

主要介绍主机GPUx1/GPUx2的配置，GPUx4/GPUx8的配置后面介绍，建议结论如下，3080版本总计13000左右，3090版本总计21000左右(显卡加6000左右换成3090，电源换成1000w，其他不需要变即可)。

  • CPU/主板:5900x＋微星MAG B550M MORTAR WIFI迫击炮主板.==> 3200元

  • CPU散热:利民Frozen Magic EX 240水冷. ==> 390元

  • 硬盘:三星PM9A1 1T 809 + WD西数sn570 2T.==>1300元

  • 内存:海盗船复仇者内存条32G x2. ==>900x2=1800元

  • GPU:耕升3080 12G ==>5200元

  • 电源:长城850w金牌全模组==> 560元

  • 机箱:300元左右支持240水冷的机箱即可=>200元

关于CPU #

这里参考的是CPU天梯图[1]常看常新。

CPU天梯图是按照CPU的跑分进行排序，进行综合性能对比、反映CPU性能优劣的一种量化标准。CPU主要有两家品牌: Intel(触点式接口）和AMD（针脚式接口)，此部分主要介绍Intel/AMD主流系列，其他系列会在后介绍。

  1. intel酷睿系列:i3(入门办公). i5(主流).i7(高端级), i9(发烧级).eg: 12700k,12900k…

  2. AMD锐龙系列:R3(入门办公).R5(主流).R7(高端).R9(发烧级).eg: 5700x,5900x…

CPU接口不同搭配的主板也不同，不同级别的CPU搭配不同级别的主板芯片组。eg:

  1. 入门办公 : Intel主板(H开头)、AMD主板(A开头).eg:H610，A520

  2. 主流∶Intel主板/AMD主板(B开头).eg: B660，B550

  3. 高端/发烧: Intel主板(Z开头)、AMD主板(开头).eg: z690，x570

intel-酷容12代系列 #

https://zhuanlan.zhihu.com/p/429099752 https://zhuanlan.zhihu.com/p/429099752

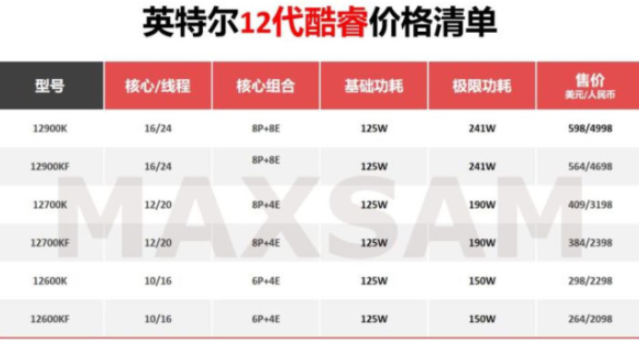

intel 12代酷睿系列CPU，需要搭配不同后缀标代表不同意思，

  1. 后缀k:具备核显，可以超频

  2. 后缀KF:不具备核显，可以超频

  3. 后缀F:不具备核先，不可超频需要搭配的主板型号

一般主机要搭配GPU，因此不需要考虑带K的系列。且长时间运行不建议超频。

需要搭配的主板型号

1）B660

2）Z690

AMD-锐龙5000系列 #

https://www.gamersky.com/news/202204/1479779.shtml https://www.gamersky.com/news/202204/1479779.shtml

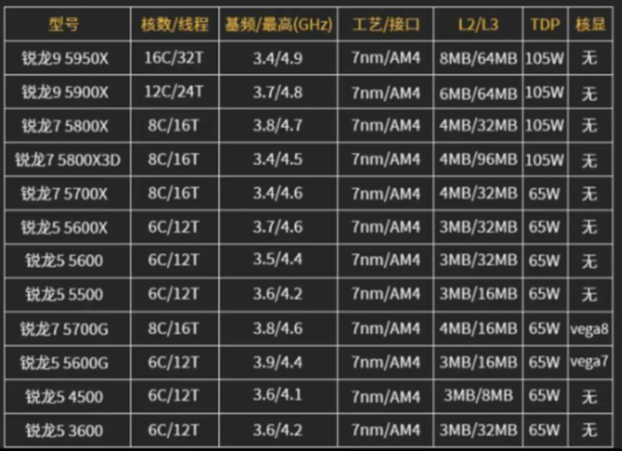

AMD锐龙5000系列，后缀含义

1）X: 高端处理器

2）G: 带核显..

需要搭配的主板型号

1）B550: 华硕TUF重炮手、微星迫击炮..

2）X570：

主板介绍 #

主板中比较好的牌子：华硕、技嘉、微星. 中高端都是可以选择的. 不同的主板的版型，即大小:

  1. EATX/ATX: 需要搭配大机箱，散热最好

  2. mATX：比较合适

  3. ITX：扩展性、散热有问题

在AI训练、测试用途中，CPU部分主要考虑的是核心&线程数量。建议大家选购AMD 5900x型号，散片/盒装都可，CPU出故障率极低。（不推荐12代酷睿的原因是 在Ubuntu系统中版本适配做的不好，比如大小核小分配任务的故障等）

  • 学校可以配置一个ATX的大机箱放到工位。

  • 公司可以配置mATX加一个小机箱。

另外，主板一定要选择带蓝牙/wifi的配置，这样可以剩下一个PCIE插口，后续扩展硬盘非常方便的。

CPU散热器 #

  • 风冷: CPU的热量传到到热管鳍片的表面，通过风扇进行对流交换散热。

    推荐型号：猫头鹰系列（高风扇转速下非常安静）

  • 水冷: CPU的热量通过水泵对冷却液的循环，抽到散热片风扇冷却，循环散热。

    推荐型号：240起步，恩杰X系列、利民Frozen Magic EX系列、华硕ROG龙神系列。

CPU散热部分主要考虑的是噪音，风冷噪音实在太大，而水冷的风险是漏液。建议选购推荐品牌的240/360水冷。

硬盘 & 内存 #

硬盘比较好的牌子：三星、铠侠、西部数据，硬盘按照接口主要分为两种

  • PCIE3.0/4..0

  • SATA：速度太慢，不推荐

在AI训练、测试用途中，硬盘部分主要考虑的是速度，容量其次，有时候GPU显存的利用率很低，很大的程度是硬盘IO瓶颈。由于B550/B660主板预留的PCIE接口只有两个，所以推荐采用2T NVME PCIE3.0(装系统) + 1T NVME PCIE4.0. 存放有价值的数据集跟训练checkpoint是完全没问题的。后续如果想增加容量完全可以用PCIE扩展卡上面额外加固态即可。关于容量，比如imagenet 138G. COCO 27G. 1T + 2T的配置完全够用。

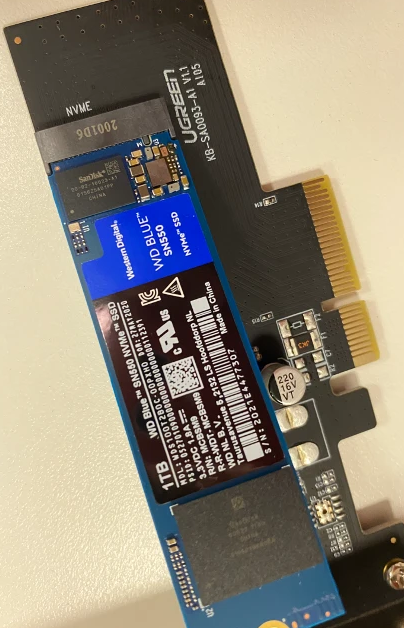

PCIE扩展卡的使用

# 格式化新硬盘并挂载到新目录的方法
df –h # 查看分区以及挂载点
fdisk –l # 查看服务器上所有硬盘状态（已安装和未安装）
mkfs -t ext4 -c /dev/sdb1 # 格式化硬盘
mount /dev/nvme1n1 /home/wlsh/ssd # 创建新目录作为新硬盘挂载点
vim /etc/fstab # 开机自动挂载
/dev/nvme1n1 /ssd ext4 defaults 0 0

内存比较好的牌子：英睿达、海盗船、芝奇都可。

原则：内存的容量 > 2*GPU显存，越高越好

在AI训练、测试用途中，内存部分主要考虑的是容量，数据的处理流程是硬盘=>内存=>GPU显存，一定量的内存能保证进行数据预处理的时候能非常好的。频率不需要太高，建议适中3200即可，考虑到后续参加比赛需求。预算不足情况下32G即可。

GPU &电源 #

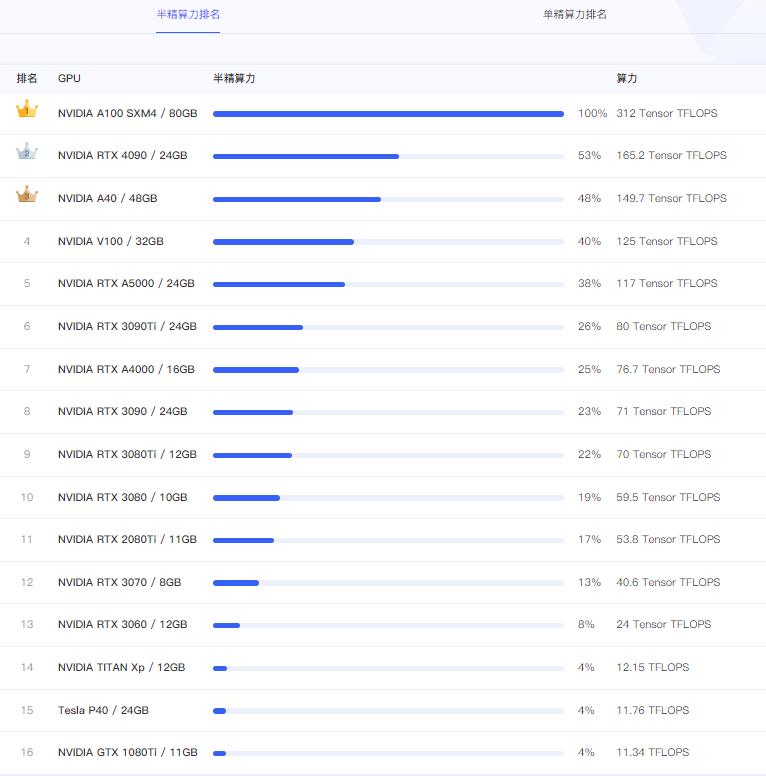

可见FP16算力远远大于FP32。

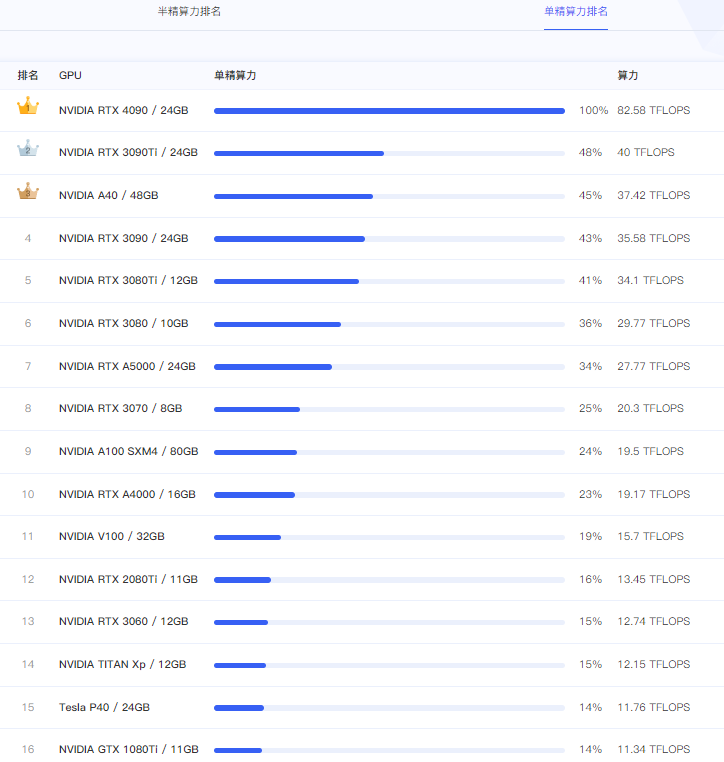

AutoDL GPU算力排名[2]

GPU与Al训练、测试相关的参数:

  • FP64: Linpack(Linear system package)Test （通常在物理模拟等需要精度特别高的场景下才会考虑）

  • FP32: Deep Learning 单精算力

  • FP16: Quantization（压缩） & amp（混合精度）: python1.6 +++（以后的版本都支持） 半精算力

推荐两款型号3080 12G / 3090 24G，建议预算充足选择3090

注意：同样的型号 3090 24G，半精度下71TFLOPS远远大于单精度35TFLOPS。因此，可以选择开启半精度训练。也就是同样场景下半精度训练速度比单精度快一倍。

2张2080ti+1200w 在满载跑模型的时候，主机断电重启的问题，经检查pytorch启动瞬时功率过大导致的。

电源建议：3080 12G 选用850w，3090选用1000w

牌子：振华、海韵都可

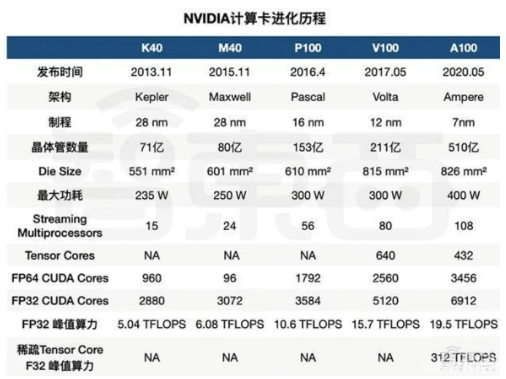

N卡进化历程 #

在第三代的Kepler架构里，FP64单元和FP32单元的比例是1:3或者1:24。

第四代的Maxwell架构里，这个比例下降到了只有1:32。

第五代的Pascal架构里，这个比例又提高到了1:2，但低端型号里仍然保持为1:32。

一般重点关注FP32峰值算力，与DL息息相关。

对于一些特殊的卡，例如T4专门用于推理，只需要关注FP16和INT8的算力即可。

其他的Process Unit #

  • APU— Accelerated Processing Unit,加速处理器，AMD公司推出加速图像处理芯片产品。

  • BPU— Brain Processing Unit,地平线公司主导的嵌入式处理器架构。

  • CPU—Centrall Processing Unit中央处理器。目前PC core的主流产品。

  • DPU —Deep learning Processing Unit,深度学习处理器。最早由国内深鉴科技提出;另说有Dataflow Processing Unit数据流处理器,Wave Computing 公司提出的AI架构;Data storageProcessing Unit。深圳大普微的智能固态硬盘处理器。

  • FPU— Floating Processing Unit浮点计算单元，通用处理器中的浮点运算模块。

  • GPU —Graphics Processing Unit,图形处理器，采用多线程SIMD架构。为图形处理而生。

  • HPU一Holographics Processing Unit全息图像处理器，微软出品的全息计算芯片与设备。

  • IPU—Intelligence Processing Unit，Deep Mind投资的Graphcore公司出品的AI处理器产品。

  • MPU/MCU — Microprocessor/Micro controller Unit，微处理器/微控制器，一般用于低计算应用的RISC计算机体系架构产品,如ARM-M系列处理器。

  • NPU — Neural Network Processing Unit，神经网络处理器，是基于神经网络算法与加速的新型处理器总称。如中科院计算所/寒武纪公司出品的diannao系列。

  • RPU — Radio Processing Unit,无线电处理器,lmagination Technologies公司推出的集合集wifi/蓝牙/FM/处理器为单片的处理器。

  • TPU一Tensor Processing Unit张量处理器,Google公司推出的加速人工智能算法的专用处理器。目前一代TPU面向Inference，二代面向训练。

  • VPU—Vector Processing Unit 矢量处理器。Intel收购的Movidius公司推出的图像处理与人工智

从目前的实践来看，AI算法和传统HPC算法相比，对精度的要求低得多。因此我们看到很多AI芯片主要强调在FP16或者INT8中的精度。可以说，对目前AI芯硬件效率的提升，低比特精度有很大贡献。

机箱 #

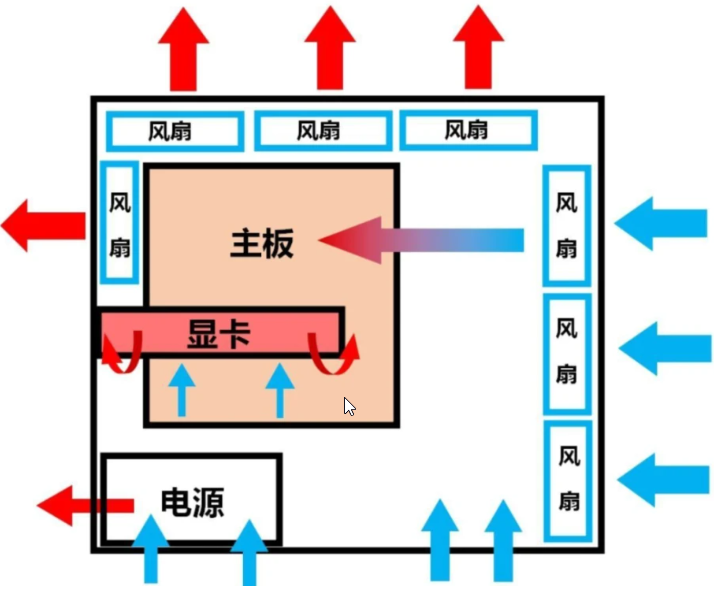

机箱风扇如何分配？[3]

构建合理的机箱风道能保证CPU跟显卡的温度，在确定自己机箱需求后，建议机箱安装若干风扇组件合理风道是非常重要的。

多GPU情况 #

GPUx4 or GPUx8: 在多GPU情况下、保证机器的稳定性是至关重要的，这时候就要选择更高系列的CPU。

1）Intel至强系列 4210R, 5218R, 6230R

2）AMD霄龙系列 7320, 7402, 74F3….

这些CPU比如支持ECC自动纠错内存、支持的CPU通道数更多、支持更高的PCIE通道等。

云服务器的推荐 #

Colab

AutoDL
